大家好，又见面啦~今天小编将会以罗森伯格一款畅销的高压连接器为例，和大家一起来谈谈罗森伯格公司的电磁屏蔽测量和校准的方法。

这款连接器名为HPK，罗森伯格HPK连接器可在高达1000V的电压下实现275A的传输能力。HPK连接器具有出色的抗振动和承载高电流性能，非常适合典型的高压电动车应用，如电池，逆变器和PDU之间的连接。该系列包括1芯，2芯和3芯连接器，为了获得较好的灵活性，可以在四个不同的电缆横截面中使用铜电缆或铝电缆。可提供180°直角的和90°弯角的连接器，并且可带或不带HVIL（高压互锁）。

HPK测量

罗森伯格的高压测试和测量解决方案深入洞察了高压汽车牵引网络的EMC行为。使用我们强大的HPK测量耦合器套件，专用校准软件和校准套件，EMC专家可以精确地执行RF电压和电流的可靠性计算。

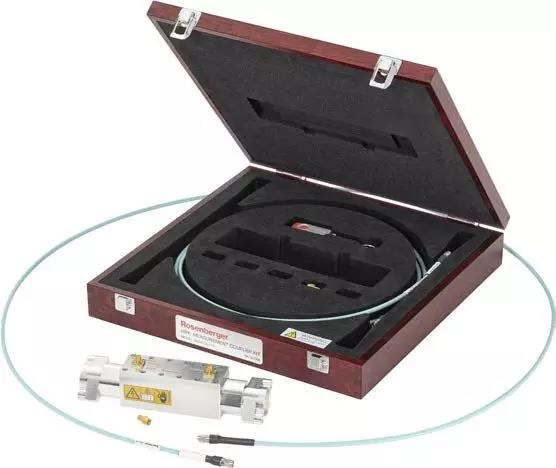

HPK测量耦合器套件

罗森伯格新开发的HPK测量耦合器套件实现了一种用于测量RF电压和电流可靠性的微创测试方法。结合专用校准过程，专利算法可精确计算校准参考平面中的RF电流和电压。此外，由于耦合器所采用的较小侵入技术，在测试时没有损害线束性能的风险。防水和坚固的设计还意味着可以在任何环境条件下进行测试。

HPK校准套件

虽然HPK测量耦合器包含校准数据，但也可提供可选的HPK校准套件。结合RCTD软件，客户可以自行管理自己的校准要求。罗森伯格提供了一套所有必需的校准标准，RCTD用户手册中包含了校准文件采集的说明。罗森伯格建议每12个月校准一次，并在需要时为HPK耦合器客户提供重新校准服务。

RCTD软件

罗森伯格校准时域软件（RCTD）旨在增强与EMC相关的汽车高压测量功能。在RCTD软件中，示波器使用高压耦合器捕获的时域数据被后期处理，以计算高压电力系列内给定校准平面的高频电流和电压。因此，在测量发生之前，创建校准数据已经被考虑在内。

RCTD软件通过坚固的木箱中的USB棒提供，包括创建校准数据和在PC上或在LeCroy HDO示波器上直接处理测量数据以进行实时评估的功能。该软件还可用于任何其他定向耦合器。

优点：

1.可以在时域或频域中显示瞬态和非线性效果

2.校准可以精确定义参考平面，即使对于高频，位置相关的电压和电流分布也是如此

3.使用专门设计的高压标准，使用矢量网络分析仪预先进行校准，以获得高精度

4.耦合器概念与特殊类型的罗森伯格HPK连接器兼容，无需编码

5.在测试条件下不会损害线束性能

6.防水性能够在任何环境条件下进行测试

7.耦合器的输出与高压导体电隔离，对高压设备进行高压测试

8.独立确定电压和电流

9.可在运行期间确定源和负载阻抗。

今天关于HPK的介绍到此结束啦，我们下期再见~
